Машина за разглобяване на дискове за рязане и шлифоване
Описание
Машината за демонтиране се използва в по-късния етап от производството на режещи дискове. Когато режещите и шлифовъчните дискове са извадени от фурната,
машината за разглобяване се използва за отделяне на алуминиева плоча, тефлонов лист и режещи и шлифовъчни колела и преминаване на проверката на качеството от устройството за визуална проверка и накрая изпраща квалифицираните колела до опаковъчната машина.
Предистория на проекта
Понастоящем, в процеса на производство на колела за рязане и шлифоване, след като колелата са извадени от пещта, сортирането на алуминиеви плочи, тефлонови листове и листове за рязане е ръчно, с голямо натоварване и висока цена.
Проверката на качеството на готовите колела също разчита на ръчен труд, а изчисляването на количеството на опаковката също разчита на труд, което не е ефективно. Затова нашата компания е проектирала тази машина и е подала заявка за патент. Дневната производителност достига 120, 000 бр.

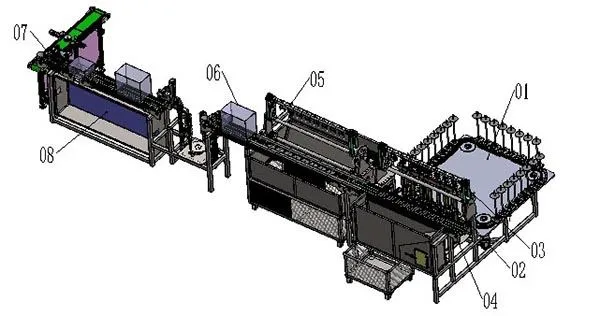

Структура
1. Пръстенов захранващ модул
2. 8-модул за поддръжка на станция
3. Модул за захващане на смесен материал
4. Модул за сортиране на алуминиеви плочи
5. Горен и долен модул за сортиране на тефлонов плат
6. Модул за визуална проверка
7. Модул за опаковане на точки
8. Електрически контролен модул
ОборудванеKWDM-CGW010
Общ
1. Рамка на машината от ламарина
2. Пневматични части, доставени от Fest, SMC
3. PLc, сензорен панел и PC система за управление
4. Компютърното управление позволява съхраняване на всички данни за продукта
5. Основно оборудване за режещи дискове с 107mm- 125 mm
Технически данни:
Производствени данни:
Възможни размери на дискове; включени:Φ107 мм доΦ125 мм
Вътрешен диаметър: други диаметри
Серво мотор: Seimens
Сензорен екран: Seimens
PLC: Seimens
Визуална система: ORMON
Пневматични части: FESTO; SMC
Макс. производителност: прибл. 10000 диска на час
Размери на машината: 7990 мм * 3120 мм * 1840 мм
Тегло: 3000 кг
Електрическо захранване 380 V / 3 фази; 50 HZ
Въздушно налягане: 6-8 bar
