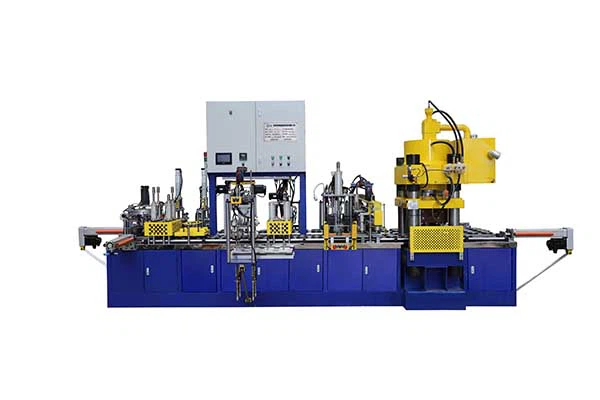

Машина за формоване на абразивно рязане и шлифовъчно колело
Автоматична задвижваща машина с четири глави
HG-Abrasive 75-450 машина за формоване на режещи и шлифовъчни дискове се основава на разграждането и усвояването на местни и чуждестранни напреднали технологии и опит, чрез непрестанни усилия, иновации, пускането на най-новата машина, автоматична многопозиционна смола, подсилена с влакна преса за режещи и шлифовъчни колела.
От аспектите на функционалността, конфигурацията и външния вид на машината е направена голяма актуализация, адаптиране към по-широк диапазон, може по-добре да отговори на нуждите на клиентите, това е вашият правилен избор.
Машината използва електрическо цилиндрично задвижване, може да направи матрицата по-стабилна и високоскоростна работа, но също така приема електрически цилиндричен скрепер, в сравнение с традиционния CAM, дърпащ прът и други микро методи за повдигане, електрическият цилиндричен скрепер има по-бърза скорост и стабилност, може да бъде настройва се според различния микролифтинг ефект на клиента. Оборудването е оборудвано с автоматично засмукване, мрежа за автоматично поставяне, пръстен за отвор за автоматична търговска марка и различни интелигентни методи за откриване, което спестява много труд и подобрява производителността, а производителността може да достигне около 1300 броя на час.
Технически данни
1. Хидравлична машина 200T-500T
1.1 Максимална номинална сила на хидравличната машина 2500K.N
1.2 Когато основата на машината е поставена със земята, се използва гумената подложка и няма нужда от фиксиращи болтове.
1.3. Скоростта нагоре и надолу на хидравличната машина може да се регулира според различните продукти. Вибрацията на хидравличната машина е много малка и няма да повлияе на продуктите.
1.4. Мощността на двигателя на хидравличната станция на пресата е 7,5KW. Използвайте хидравлично масло против износване 46# gb.
2. Основна конфигурация и спецификации на продукта
2.1 Машината има общо 48 станции.
2.2 Спецификациите на продукта са 115-125 режещи колела от смола.
2.3 Автоматичното подаване приема подаване от бункер, директно шоково подаване, измерване на контейнера, точността (за да се гарантира, че пясъкът е гранулиран без агломерация) еднократното подаване може да се контролира в рамките на стандартния толеранс от ±1 g (обемно подаване).
2.4. Автоматично поставяне на търговската марка и пръстена с дупка. Търговската марка се абсорбира от вакуумна засмукваща кухина, пръстенът с дупки приема конвейерна лента и силен магнитен прихващащ кухината се използва за поставяне на кухината на матрицата (не са необходими щамповани брезенти за търговски марки и дупки).
2.5. Автоматично поставете мрежата и мрежата се поставя в кухината с лепяща лента (мрежестият плат е разхлабен).
3. Електрическа контролна част
3.1 Работата на машината се управлява от PLC и параметрите се регулират чрез сензорен екран.
3.2 Пренасящият манипулатор със стъпков двигател, машинен цилиндър и пневматичен електромагнитен клапан с AirTac;
4.Капацитет: в случай че суровините отговарят на стандарта, производителността е 1100-1200/ час. (Това също трябва да е различно според изискванията на процеса на всяко производствено предприятие)
Основни марки компоненти
1. Хидравлична машина 200T -500TFuoshan
2. Въздушен цилиндър, въздушен клапан AirTac
3. PLC - Xinjie
4. Контактор - Schneider
5. Реле - Omron
6. Грамофон за преобразуване на честота -- (Честотен преобразувател - делта)
7. Вертикален електрически цилиндър -- 2 парчета (Pneulead)
8. Боравене с капак на матрицата и вземане на парчета (моторът за боравене използва стъпков двигател, а вземането на парчета използва вакуумна вендуза)
9. Нанасяне на восък (намазване с въртящ се двигател на долната форма, нанасяне на восък на капака на матрицата)
10. Комплект за изстъргване на електрически цилиндър -- 1 (серво мотор - Sinjie)
11. Комплекти за поставяне на мрежа -- 2 (мреженото платно се взема и се поставя в кухината на матрицата чрез залепваща лента)
12. Комплект за хранене -- 1 (хранене с постоянен обем)
13. Търговска марка с пръстен с дупки -- 1 комплект (търговската марка използва вакуумно изсмукване за абсорбиране, пръстенът с дупки използва конвейерна лента за предаване и силният магнит поема и поставя кухината на формата)
14. Стъпков мотор - Mige
15. С комплект формички
16. Тегло: 4.5T
17. Размер на опаковката и доставката:
Хост (LWH): 4600MMX1500MMX2500MM
Резервоар за гориво (LWH): 1500MMX950MMX1200MM
Кутия за аксесоари (LWH): 1200MMX1200MMX1100MM
18. Можем да предоставим станцията от 36-58 .
